Barnshaws zapewnia wyjątkowe wsparcie dla Welodromu

Welodrom im. Chrisa Hoya w Glasgow jest jednym z największych tego typu obiektów w Europie. Ostatnio odbyły się tam Igrzyska Brytyjskiej Wspólnoty Narodów (Commonwealth Games). Największa na świecie firma oferująca gięcie stali, Barnshaws Metal Bending, wspólnie z Severfield (UK), jedną z czołowych firm zajmujących się konstrukcjami stalowymi w Wielkiej Brytanii, pracowały nad wykonanime konstrukcji dachowej dla tego prestiżowego obiektu.

Cała konstrukcja dachu wsparta jest na dwóch parach specjalnych wiązarów dachowych. Każdy został wykonany ze wzmocnionych dźwigarów skrzynkowych o wymiarach 3.4 [m] x 10 [m] i długości 93 [m]. Cięgna podtrzymujące dolną część wiązarów zostały zagięte przez Branshaws z dwuteowników o długości 23 [m] każdy o masie 9 [T]. Firma Severfield z siedzibą w Lostock określiła strategię umożliwiającą przetransportowanie gotowych konstrukcji o odpowiednich długościach wraz z zagiętymi cięgnami, na plac budowy. Wiązary należało zainstalować w pierwszej kolejności, aby zapewnić samonośność konstrukcji oraz umożliwić przeniesienie obciążeń.

Barnshaws zapewnia wyjątkowe wsparcie dla Welodromu background image Barnshaws zapewnia wyjątkowe wsparcie dla Welodromu first image

Aby to osiągnąć, Severfield Lostock opracowało specjalne połączenia śrubowe dla połączenia wszystkich czterech wygiętych cięgien z dźwigarem. Połączenia te mogą przenieść wszystkie naprężenia powstałe w cięgnach na skutek montażu i zapewnić łatwy dostęp do najistotniejszych obszarów celem ostatecznego spawania.

Cztery główne części dźwigarów zostały zmontowane na miejscu i podparte rusztowaniem. Wygięte cięgna zostały dostarczone na miejsce budowy w ośmiu kawałkach, a nastepnie ostrożnie zamontowane poniżej dźwigarów. Zostały one następnie zespawane, aby utworzyć 77-mio metrowej długości elementy.

Kiedy wygięte cięgna zostały zespawane, a ich tymczasowe połączenie śrubowe zainstalowane, dźwigary zostały wzniesione do ich ostatecznej pozycji i również połączone za pomocą „latających” złączy śrubowych. Umożliwiły to dwa dźwigi gąsienicowe o nosności 400 [T], każdy uzbrojony w 120 [T] przeciwwagi. Po zmontowaniu dźwigary zostały opuszczone.

Standard Background Barnshaws zapewnia wyjątkowe wsparcie dla Welodromu second image

Po opuszczeniu, zmontowane cięgna zostały w pełni zespawane. Dopiero po zakończeniu tych finalnych spawów konstrukcja była na tyle wytrzymała, aby przenieść obciążenia wynikające z normalnej eksploatacji.

Dwa główne dźwigary zostały zainstalowane jako pierwsze wraz ze wspierającymi je kolumnami. Umożliwiły one zainstalowanie kolejnych dźwigarów oraz pozostałej części konstrukcji.

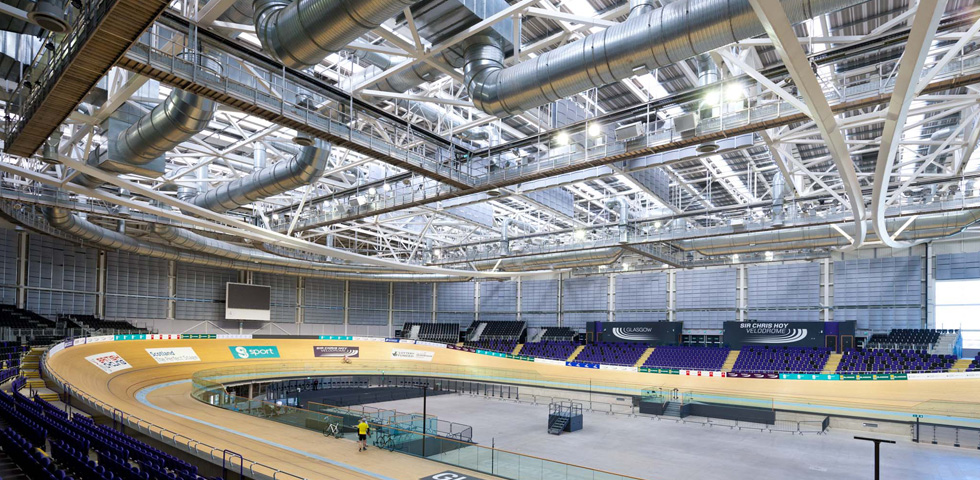

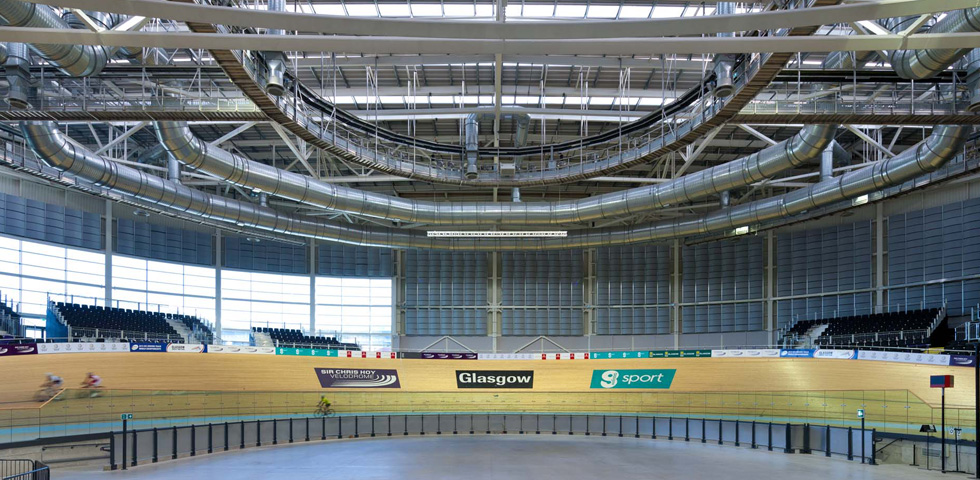

Dźwigary oraz cała struktura dachu jest w pełni odsłonięta dla widzów areny. Jest to dodatkową, estetyczną atrakcją Welodromu.

Zdjęcia Welodromu im. Chrisa Hoya można zobaczyć na kanale Flickr Barnshaws.
