Gięcie rur

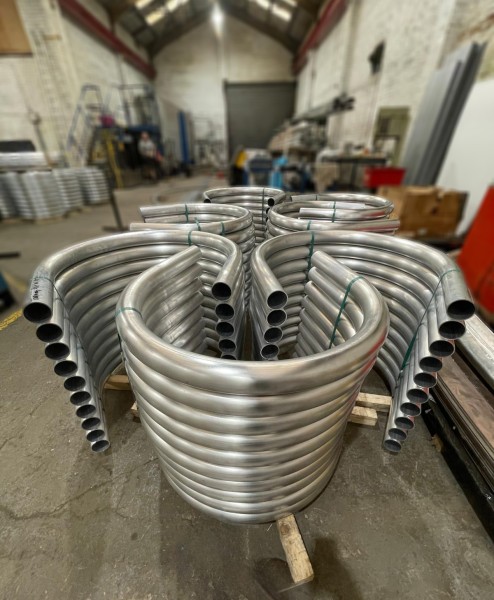

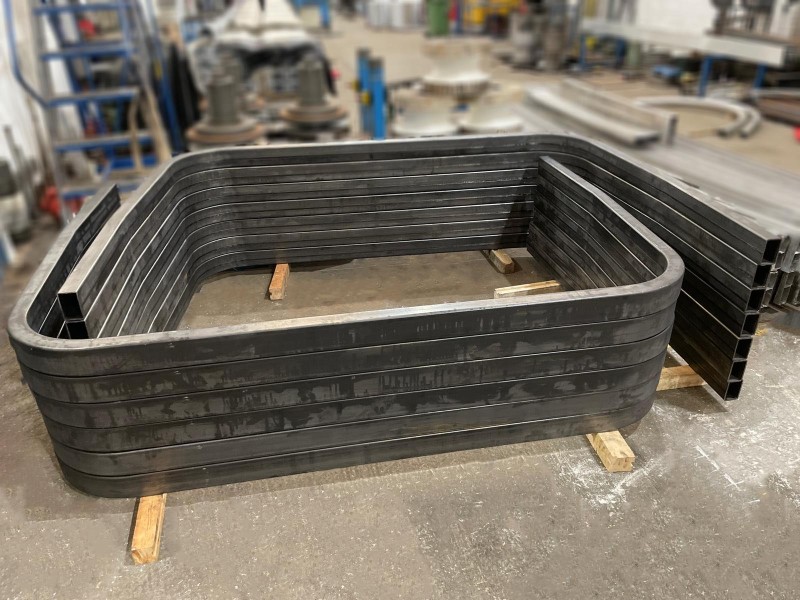

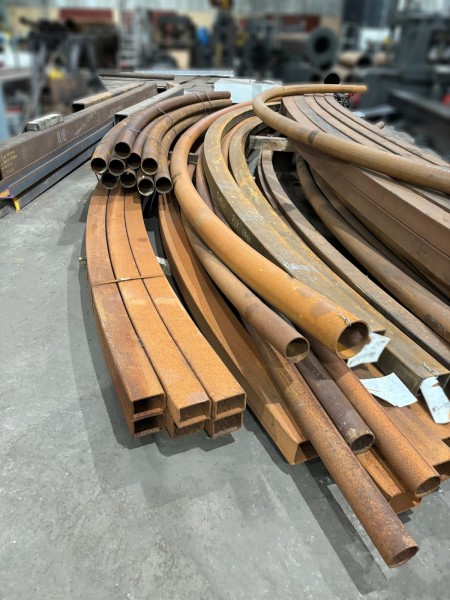

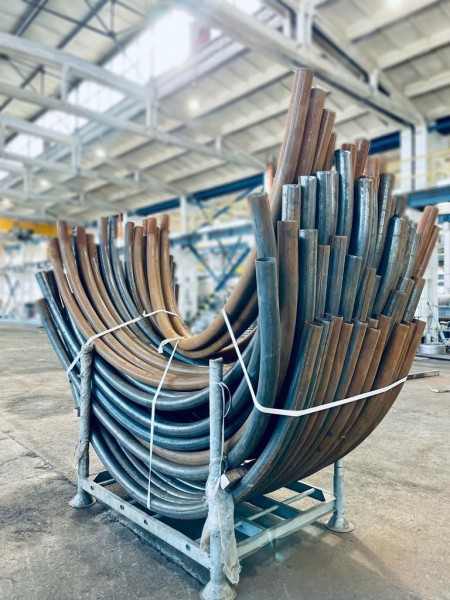

Istnieje wiele różnych metod gięcia rur oraz rurociągów. Barnshaws wykonuje większość z nich.

Informacje o Gięcie rur

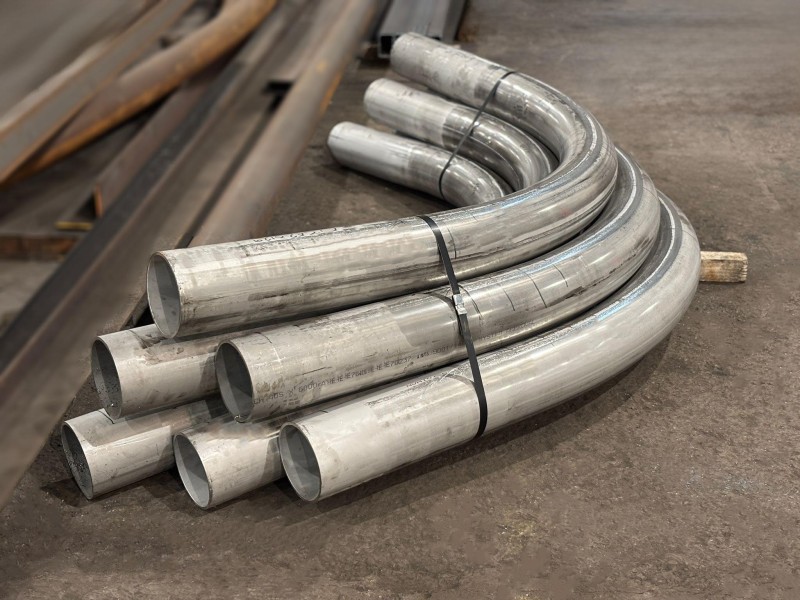

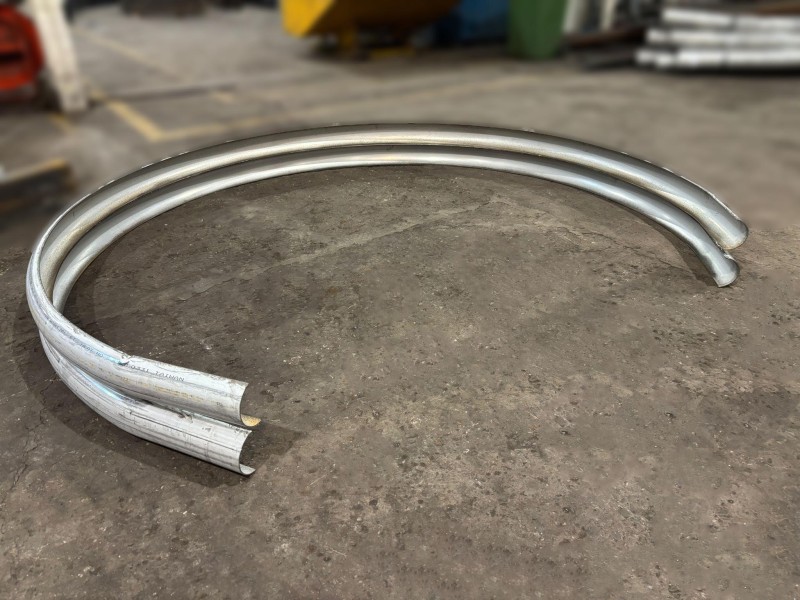

Gięcie trzpieniowe

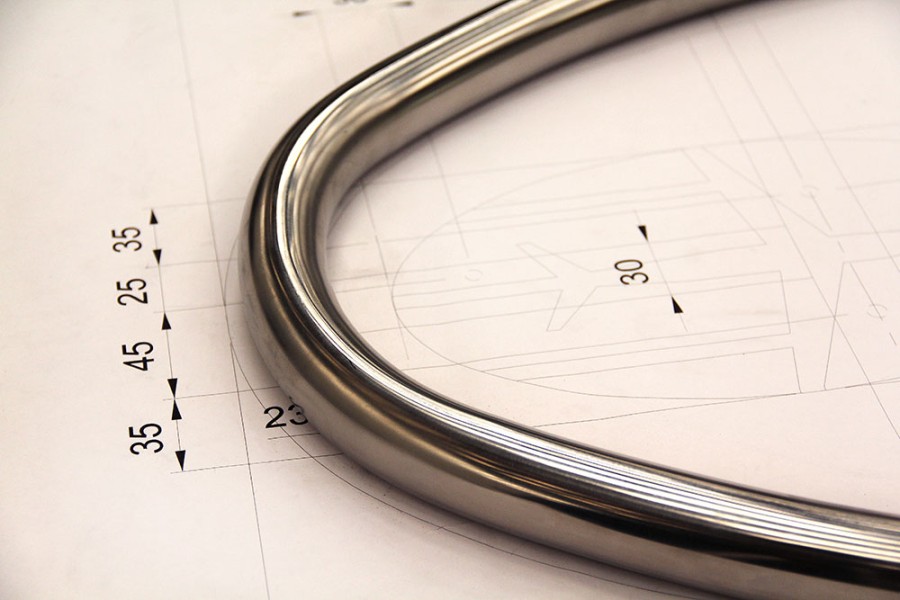

Ta technika gięcia używana jest zwykle do wykonywania rur o małych promieniach (zazwyczaj 3D, to znaczy, że promień gięcia jest 3 razy większy od średnicy zewnętrznej rury). Trzpień reguluje plastyczny przepływ materiału w obszarze obróbki, aby utrzymać kształt rury w czasie gięcia. Jeśli grubość rury, w odniesieniu do jej średnicy, jest wystarczająco duża lub wymagania nie są wysokie (np. płytkie gięcia lub duże „D” promienia gięcia) to gięcie z wykorzystaniem trzpienia nie jest konieczne, ponieważ siły występujące w obszarze obróbki nie są wystarczające, aby ścianki uległy pofałdowaniu lub zapadnięciu. Jednakże, jeżeli stosunek średnicy rury do jej grubości przekracza 20, zastosowanie trzpienia jest w większości przypadków konieczne. Barnshaws może giąć z wykorzystaniem trzpienia rury o średnicy do 76 [mm].

Kluczem do skutecznego stosowania trzpienia jest odpowiednie ustawienie jego czoła w taki sposób, aby podpierało jak największą powierzchnię w obszarze gięcia (ilustracja poniżej). Zapewnia to, że pionowy przekrój zagiętej części rury w czasie odkształcenia plastycznego przyjmuje kształt czoła trzpienia po którym przeciągany jest materiał. Obszar plastyczny zaginanej rury rozciąga się zarówno przed jak i za linią styczności zatem trzpień musi być w większości przypadków ustawiony przed linią styczności na łuku giętej rury.

Czynnikiem ograniczającym wysunięcie trzpienia jest punkt przecięcia jego zewnętrznego zarysu z zewnętrzną ścianką rury. Innymi słowy, punkt w którym trzpień będzie dosłownie wystawał poza obręb gięcia. Położenie tego punktu można określić korzystając z twierdzenia Pitagorasa. Ogólnie zaleca się, aby ustawić czoło trzpienia (wyłączając jego promień) w odległości około 2/3 dystansu pomiędzy punktem przecięcia, a linią styczności. To pozwala na nieznaczne spłaszczenie poprzecznego przekroju rury na zewnętrznej części promienia gięcia. Zjawisko to występuje w sposób nieunikniony ze względu na naprężenia gięcia.
