Giecie Blach

Giecie Blach Gallery

• Firma Barnshaws świadczy usługi gięcia w oparciu o materiał własny lub powierzony z dodatkową operacją cięcia.
• Nasze usługi gięcia blachy obejmują materiały do 80mm grubości, w tym gięcie blachy ryflowanej na specjalistycznych prasach krawędziowych.

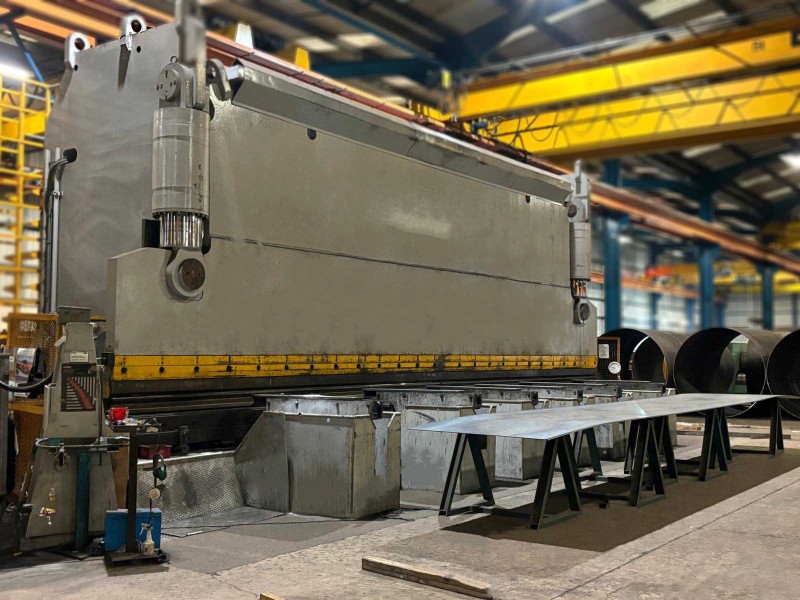

• Długość gięcia krawędziowego do 13 metrów zapewnia elastyczność w projektowaniu.
• Maksymalny nacisk do 1600 ton.

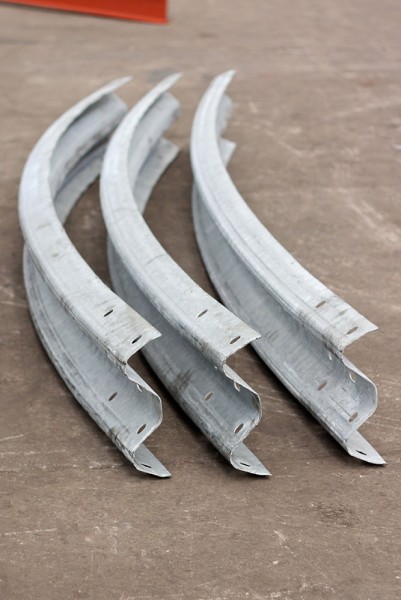

• Gięcie profili w szerokim zakresie wymiarów.
• Specjalne profile dostosowane do indywidualnych wymagań klienta.
• Typowe branże obsługiwane: konstrukcyjna, budowlana, architektoniczna, chemiczna, petrochemiczna, morska, transportowa, rekreacyjna i obronna.
• Możliwość realizacji zamówień w dowolnym rozmiarze partii.
• Proces całkowicie kontrolowany i rejestrowany.

MATERIAŁY, KTÓRE MOGĄ BYĆ FORMOWANE NA ZIMNO, OBEJMUJĄ:

• Stale konstrukcyjne, o drobnoziarnistej strukturze, o wysokiej wytrzymałości dla offshore, takie jak S275 i S355
• Stale do zbiorników ciśnieniowych oraz stale stopowe, takie jak P265GH i A387
• Stale nierdzewne austenityczne i martenzytyczne, takie jak gatunki 304, 316L i 410
• Stale nierdzewne duplex i super duplex, takie jak UNS S31803 i UNS S32760
• Materiały odporne na ścieranie Hardox i HB
• Blachy antypoślizgowe ze stali węglowej, nierdzewnej i aluminium
• Stopy odporne na korozję oraz stopy wysokotemperaturowe i superstopy (Ni, Cr, Mo itp.)
• Materiały egzotyczne, takie jak monel i tytan
• Materiały do ochrony osobistej, ochrony pojazdów oraz materiały do obudów zanurzalnych.

TYPOWE ZASTOSOWANIA:

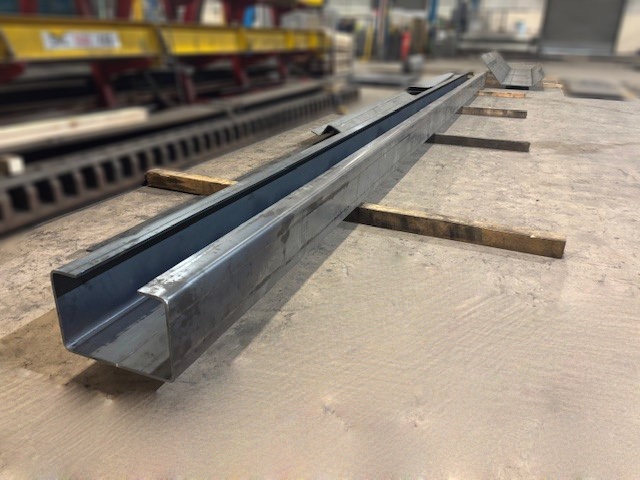

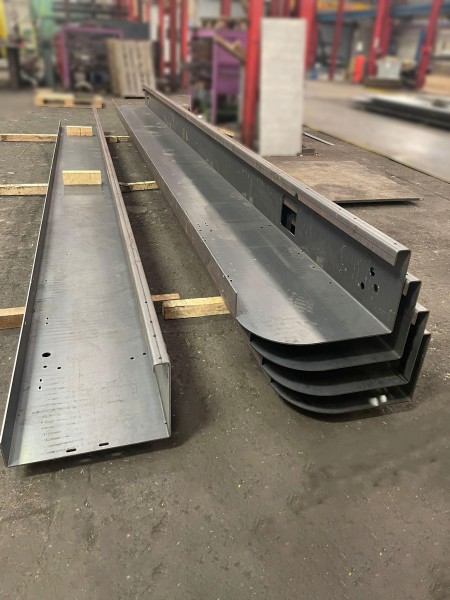

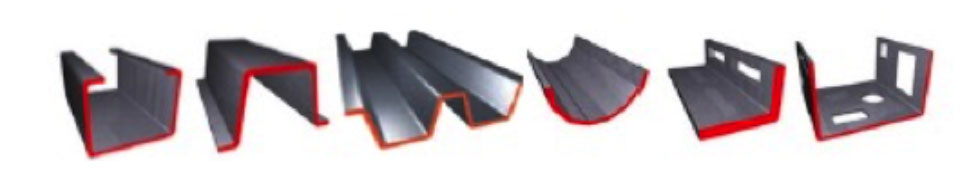

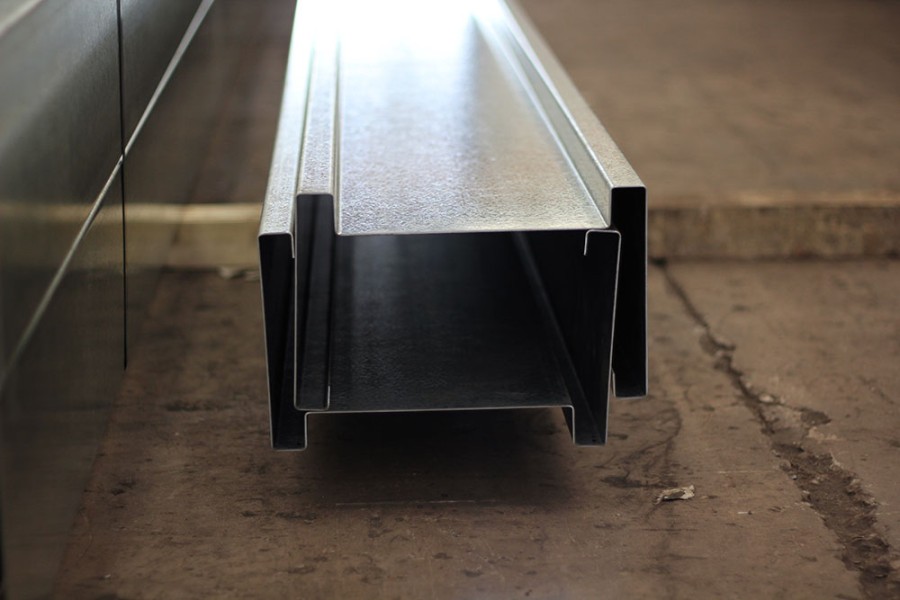

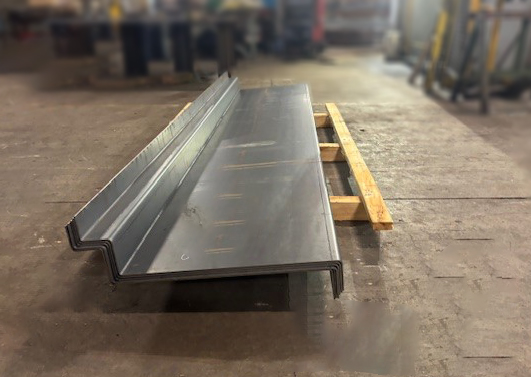

• Kątowniki, ceowniki, profile Z i profile C.
• Burty łodzi i jednostek pływających.
• Ramy pojazdów i włazy inspekcyjne.
• Struktury wieżowe, słupy oświetleniowe i monopole turbin.
• Sekcje przejściowe kanałów wentylacyjnych, takie jak kwadratowe i prostokątne do okrągłych.
• Ściany ochronne platform wiertniczych offshore.

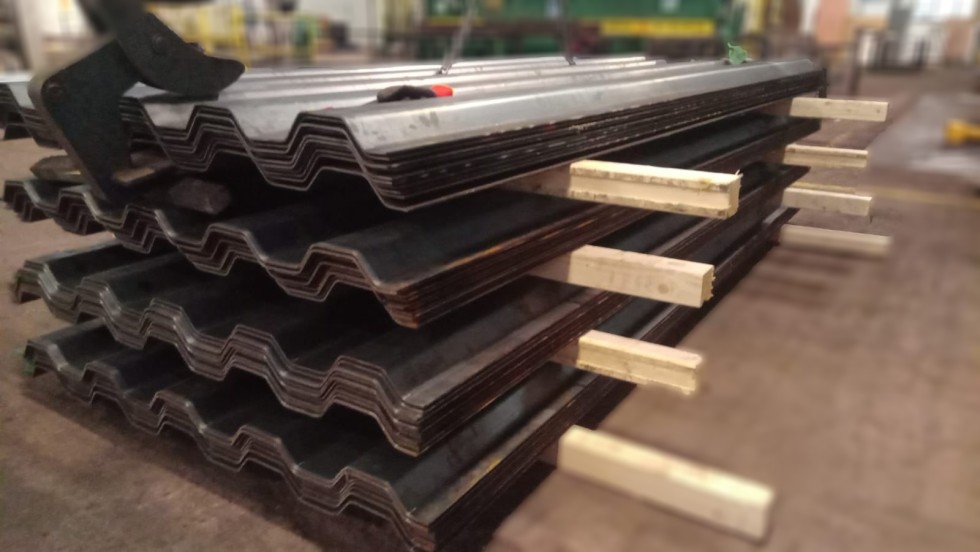

• Profile faliste.
• Kołnierze mostowe, płyty pokładowe i elementy nadbudowy.
• Elementy wysięgników teleskopowych.
• Panele i łyżki koparek.

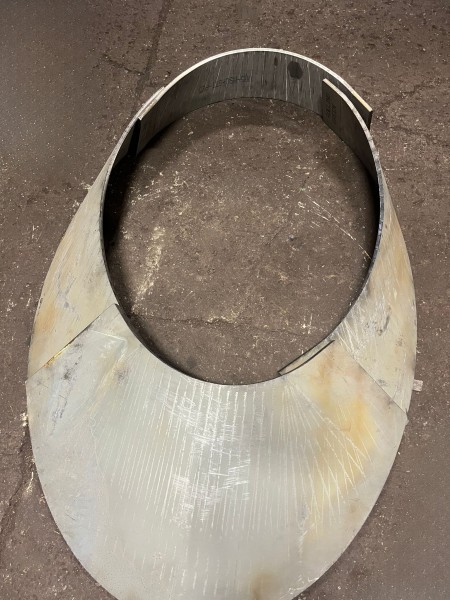

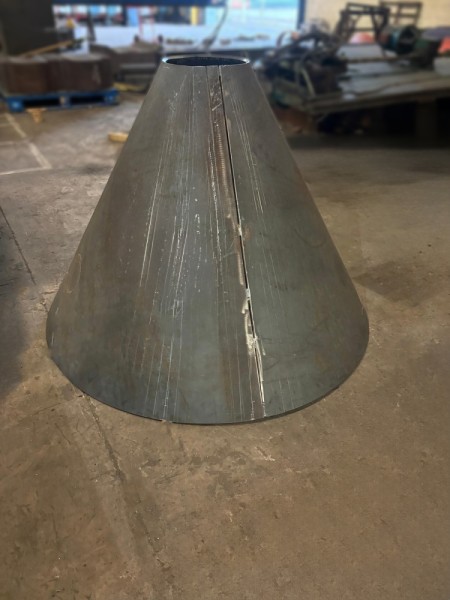

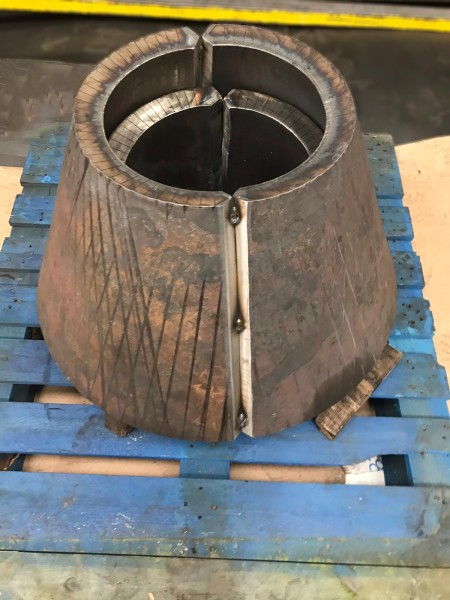

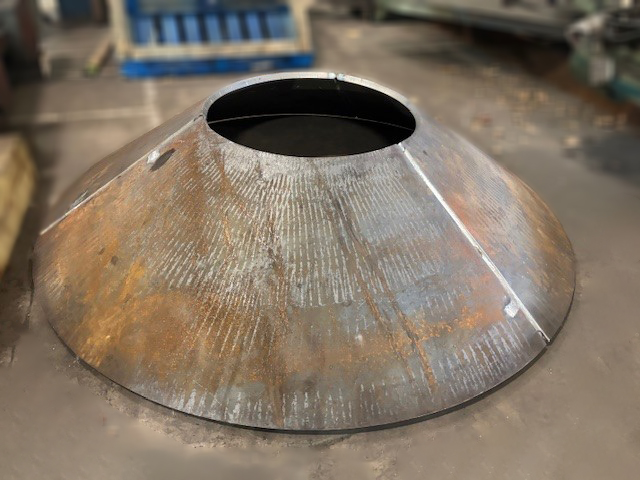

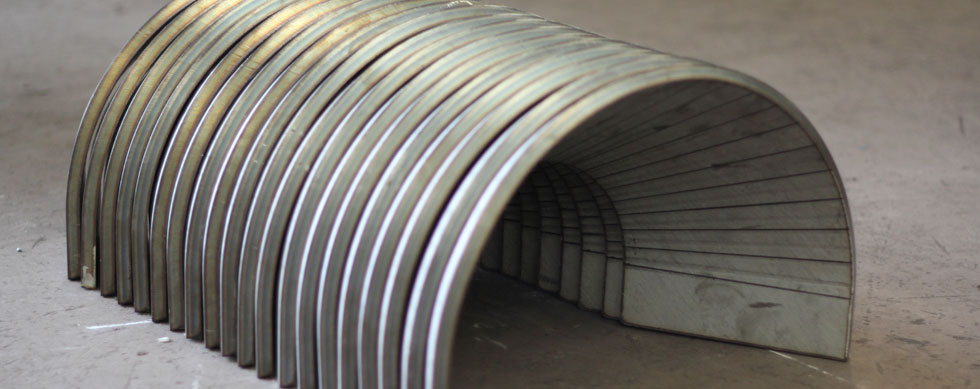

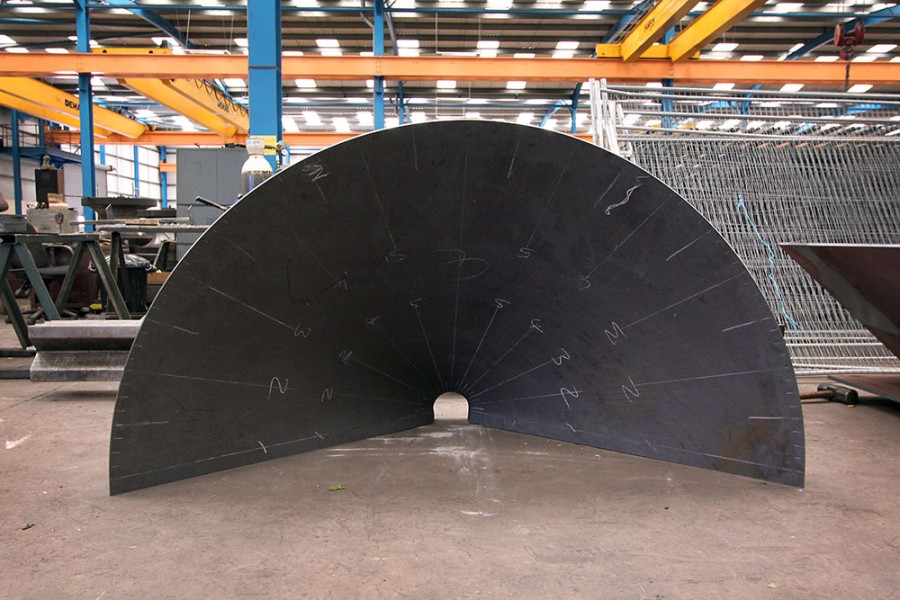

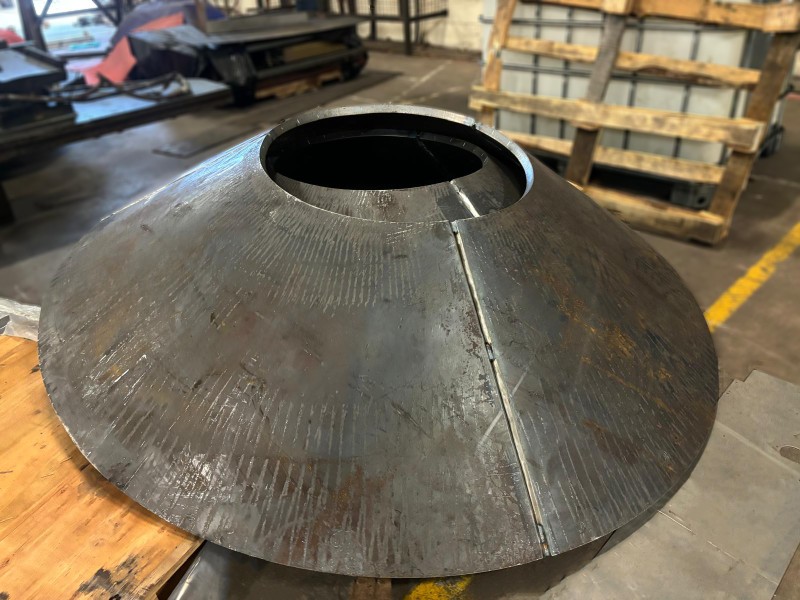

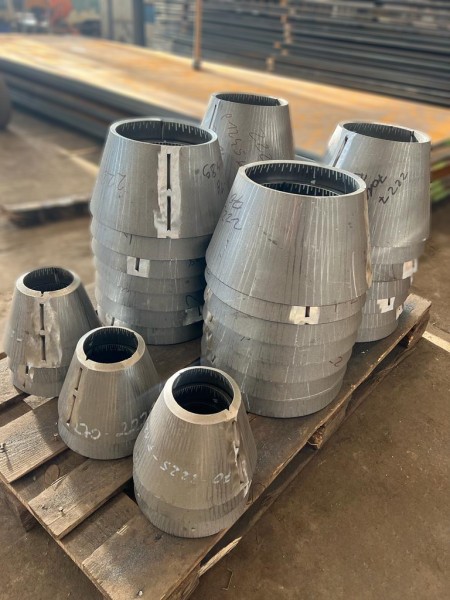

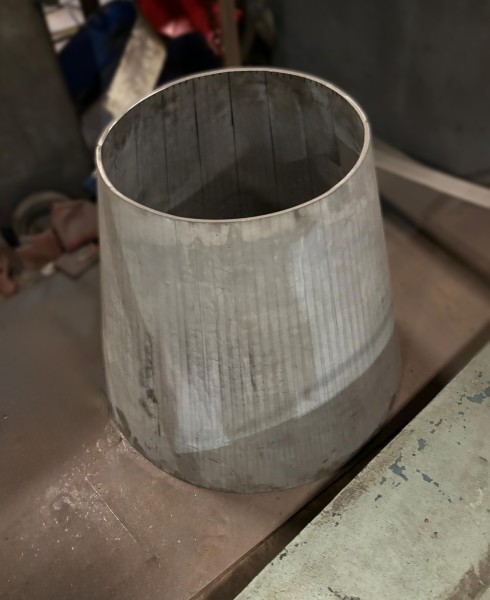

• Formowane stożki, redukcje, przejścia i komponenty cylindryczne.

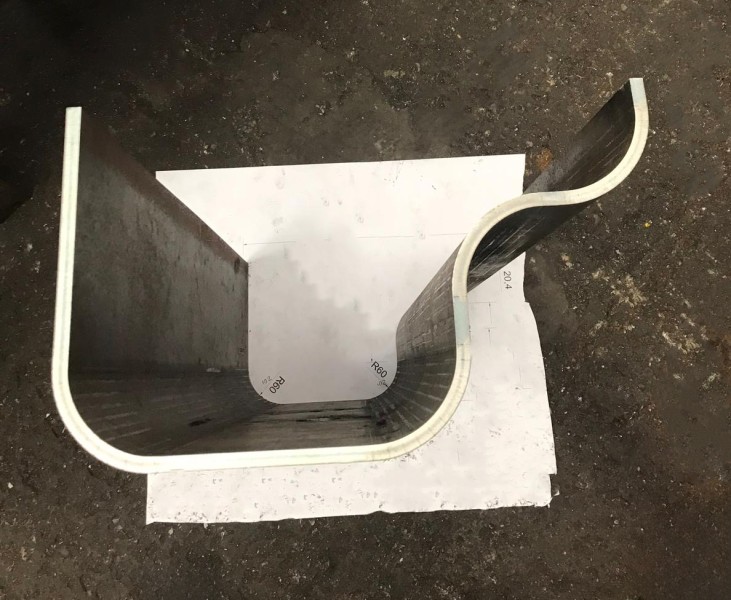

• Stopnice schodów i chodników, gięcia “z”

Materiały

Materiały, które mogą być gięte na zimno:

• Stale konstrukcyjne do różnych zastosowań takie jak S235 oraz S355
• Stale do budowy zbiorników wysokiego ciśnienia takie jak P265GH oraz A387
• Austenityczne oraz martenzytyczne stale nierdzewne takie jak 304, 316L oraz 410
• Stale Duplex oraz Super duplex takie jak UNS S31803 oraz UNS S32760
• Stale trudnościeralne oraz Hardox
• Ryflowane blachy stalowe, nierdzewne oraz aluminiowe
• Stopy i nadstopy odporne na korozję oraz wysoką temperaturę (Ni, Cr, Mo itp.)
• Metale oraz stopy kolorowe takie jak tytan, miedź lub monel
• Materiały do produkcji osłon pojazdów naziemnych oraz zanurzeniowych

Typowe zastosowania

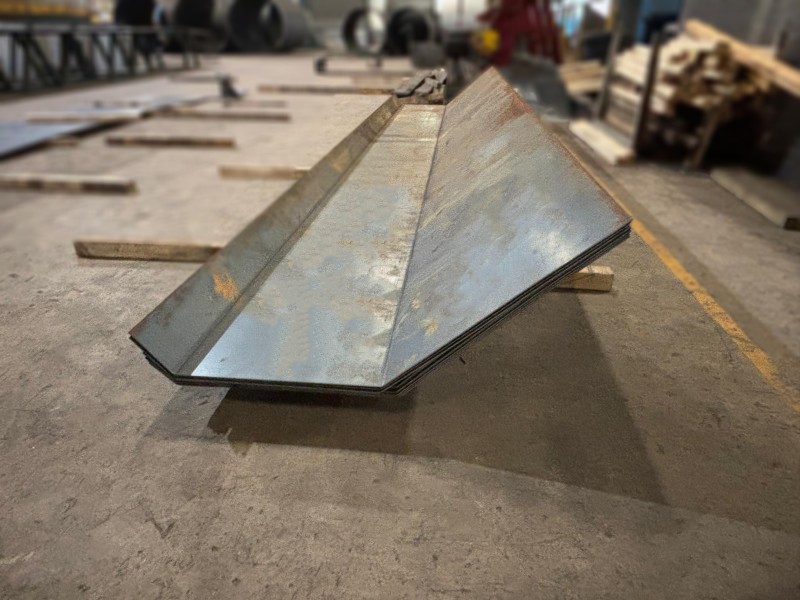

• Kątowniki, ceowniki oraz zetowniki
• Ramy podwoziowe pojazdów oraz kanały samochodowe
• Konstrukcje słupów oraz wież turbin wiatrowych

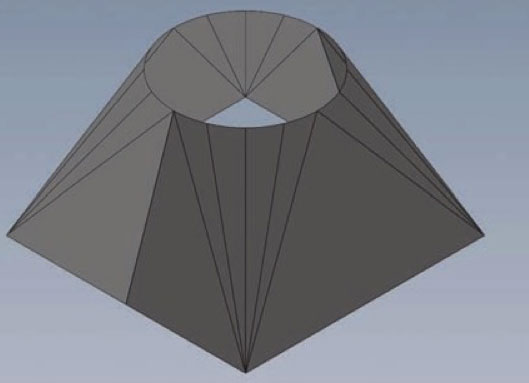

• Stożki oraz profile redukcyjne o zmiennym przekroju na przykład kwadratowy na okrągły

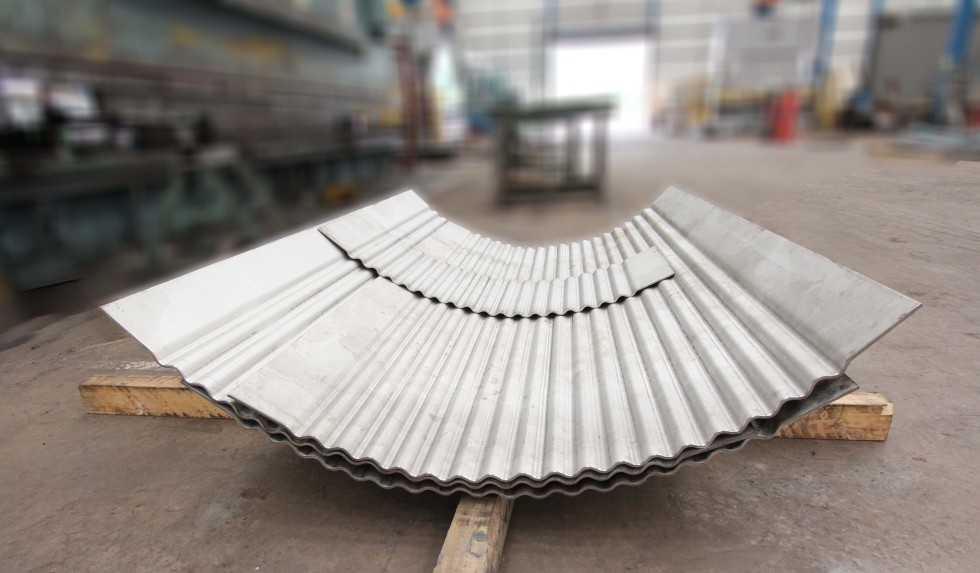

• Profile faliste dla przemysłu morskiego
• Burty, wsporniki mostków kapitańskich, płyty pokładowe lub elementy nadbudówki statków
• Wysięgniki dźwigowe zwykłe lub teleskopowe
• Łyżki oraz obudowy koparek

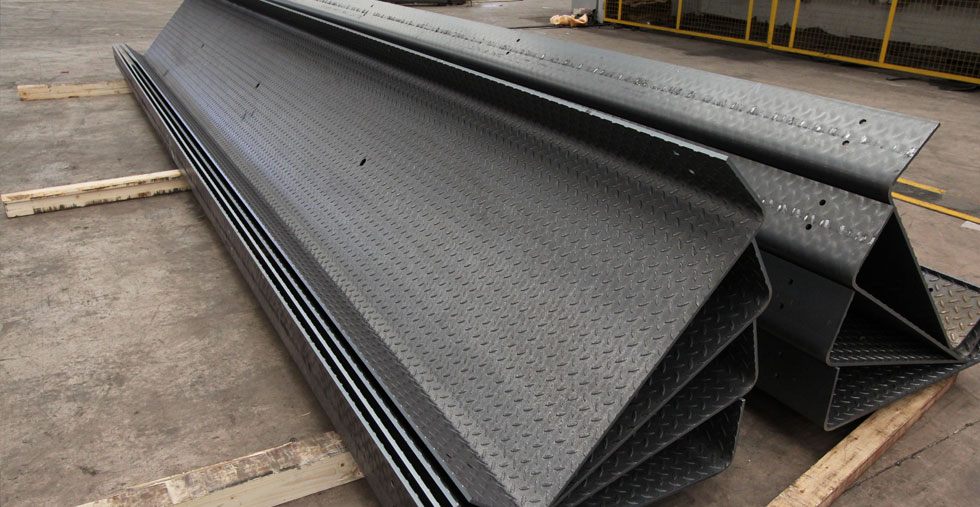

• Podesty, stopnice, progi oraz inne podobne elementy również z blachy ryflowanej

Spójność oraz jakość projektów

W Barnshaws korzystamy z najnowszych wersji oprogramowania CAD do modelowania 2D oraz 3D, aby zapewnić naszym klientom dokładną interpretację ich wymagań. Wszystkie projekty, dokumentacja techniczna, dokumenty materiałowe, zamówienia oraz zlecenia produkcyjne prowadzone są zgodnie ze standardami ISO 9001 oraz CE gwarantując najwyższy poziom jakości oraz identyfikowalności produktu.

Proces

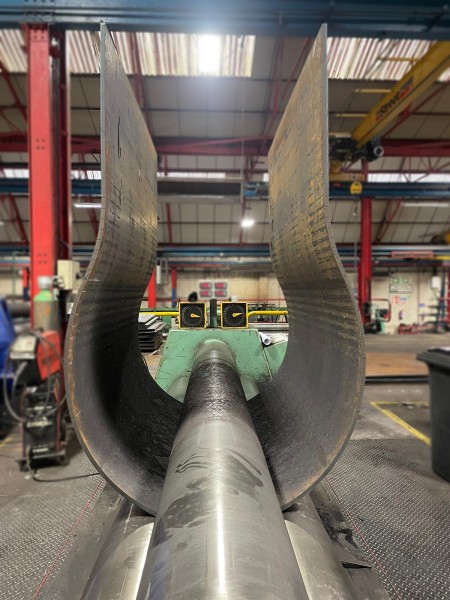

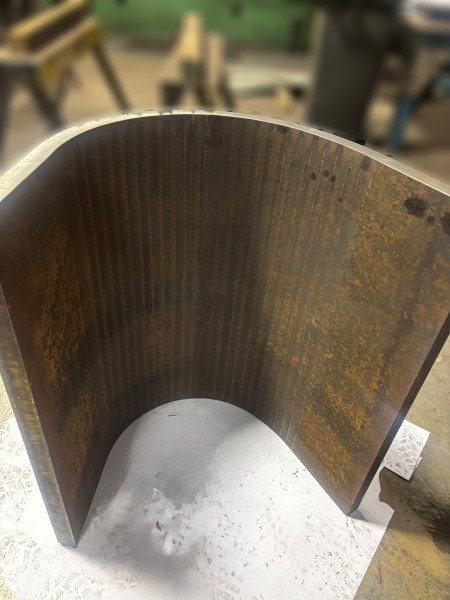

Gięcie krawędziowe na żądany promień wewnętrzny odbywa się przy użyciu odpowiedniej matrycy oraz stempla. Stosuje się je w celu nadania sztywności części, uformowania półek bądź wykonania dużego promienia przyrostowego. Zastosowany nacisk prasy będzie definiował finalną geometrię wykonanej części. Oprzyrządowanie dobiera się na podstawie specyfikacji materiału, jego grubości, wytrzymałości na rozciąganie, wydłużenia oraz wymaganej geometrii. Tendencja materiału do powrotnego odkształcenia sprężystego po gięciu również jest brana pod uwagę, aby zapewnić poprawność wymiarową. Z przyjemnością omówimy wszystkie szczegóły dowolnego projektu oraz udzielimy niezbędnych porad.
